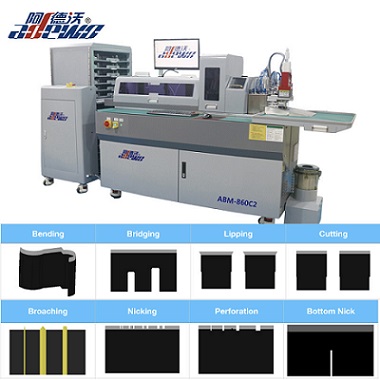

La máquina dobladora automática de regla alta ABM-860C2 maneja diversos tipos de troqueles, desde cajas de envío corrugadas y cartones plegables hasta paquetes de cigarrillos y cartones farmacéuticos de alta gama. Esta máquina dobladora de tableros troquelados ofrece configuraciones flexibles de brochado y herramientas para adaptarse a diferentes requisitos de procesamiento.
Optiomal Rule Thickness:
0,71, 1,05, 1,42 mmSupported Rule Height:
23,8-60 mmBasic Functions:
Doblado, brochado, mellado, bordeado, corte con molde, puente, corte planoOptional Functions:
Perforación, agujero, corte de pliegue, mella inferiorDescripción general del producto
La máquina dobladora automática de reglas altas ABM-860C2 es una solución integral de fabricación de troqueles diseñada para procesar reglas de acero con alturas que oscilan entre 23,8 mm y 60 mm. Está diseñado para satisfacer las demandas de los talleres modernos de fabricación de matrices que manejan una amplia variedad de tipos de pedidos, desde embalajes de cartón corrugado y matrices de cartón hasta accesorios de exhibición de alta gama y cajas plegables especiales.
A diferencia de las dobladoras convencionales que se centran únicamente en el doblado, la ABM‑860C2 integra el doblado y el corte con múltiples funciones auxiliares de fabricación de troqueles en un único sistema de producción. Este enfoque integrado agiliza todo el flujo de trabajo de procesamiento de reglas, reduciendo la necesidad de máquinas separadas, minimizando el manejo de materiales y mejorando la eficiencia general de la producción.
La máquina es especialmente adecuada para talleres que cambian con frecuencia entre diferentes tipos de matrices, espesores de reglas y requisitos de procesamiento. Su flexibilidad permite a los operadores pasar de un trabajo a otro con un tiempo de preparación mínimo, lo que lo convierte en una opción práctica tanto para pedidos personalizados de tiradas cortas como para lotes de producción más grandes.
Ventajas clave
1. Doblar y cortar en uno
Con el diseño integrado del ABM‑860C2, la máquina corta automáticamente la regla de acero a la longitud requerida inmediatamente después de completar el doblado. Esto elimina la necesidad de unir manualmente con cuchilla, reduce la mano de obra y garantiza que cada doblez y corte esté alineado con precisión de acuerdo con el archivo de diseño digital.
El resultado son ciclos de producción más rápidos, menos errores de manipulación y una calidad de troquel más consistente, algo especialmente importante para troqueles complejos con múltiples curvaturas y requisitos de unión precisos.
2. Nick inferior opcional
La función Bottom Nick está disponible como característica opcional en el ABM‑860C2. Esta función está diseñada específicamente para abordar los problemas de planitud que pueden ocurrir en los tableros de troqueles, particularmente cuando se trabaja con materiales más gruesos o tamaños de troqueles más grandes.
Esta característica es especialmente valiosa en aplicaciones donde la precisión y la planitud del tablero son críticas, como embalajes de alta gama, cartones farmacéuticos y bandejas de componentes electrónicos.
3. Corte continuo eficiente
El ABM‑860C2 admite cortes continuos, una función que permite a la máquina aplicar múltiples cortes a lo largo de la regla de acero en una sola pasada. Esto es particularmente útil para crear líneas de desgarro, facilitar el doblado en áreas de radio estrecho o preparar reglas para estructuras de troqueles complejas.
Este enfoque basado en software elimina los ajustes de prueba y error y garantiza resultados de mellado consistentes en diferentes ejecuciones de producción, lo que reduce el desperdicio y mejora la confiabilidad general del proceso.

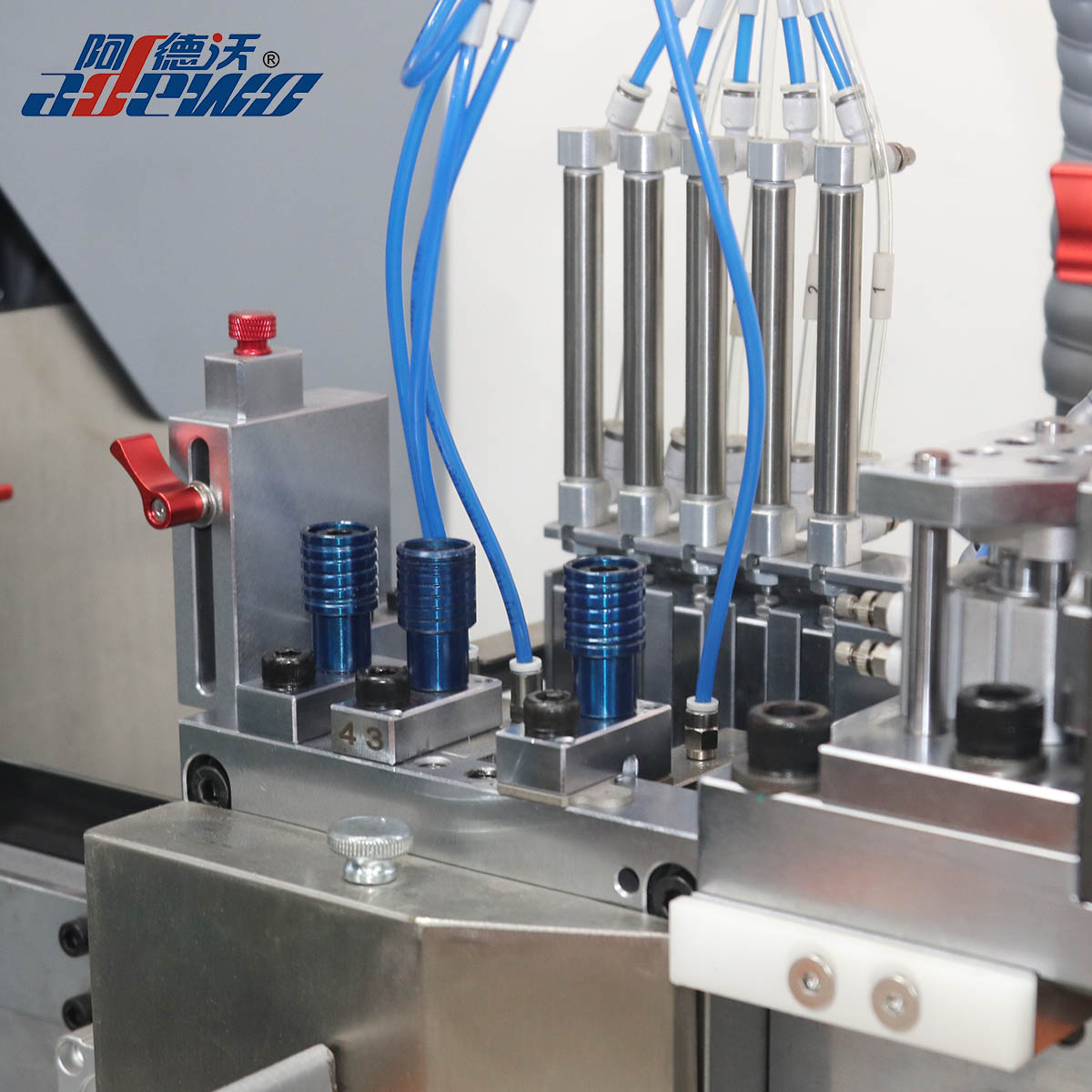

4. Múltiples herramientas opcionales
Se encuentran disponibles múltiples herramientas de perforación y corte, incluidas perforación, orificio, corte y hendido y mella inferior.
Orificio: para orificios para manijas, aberturas de ventilación o pestañas para colgar.
Perforación: para aplicaciones de perforación y líneas de corte.
Herramientas independientes: diseñadas para un reemplazo rápido y conveniente, lo que permite que la máquina cambie entre diferentes necesidades de procesamiento sin tiempos de inactividad prolongados.
5. Múltiples opciones de brochado y mellado
La máquina admite múltiples configuraciones de brochado y mellado, incluido brochado frontal y posterior, brochado ancho y estrecho, adecuado para paquetes de cigarrillos de alta gama, cajas farmacéuticas y tableros electrónicos.
Estas configuraciones hacen que la máquina sea especialmente adecuada para aplicaciones de alta precisión como:
· Envases de cigarrillos de alta gama, donde los detalles finos y las tolerancias estrictas son esenciales.
· Cajas farmacéuticas: requieren cortes y pliegues limpios y consistentes para la seguridad y presentación del producto.

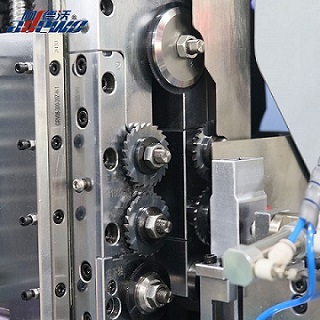

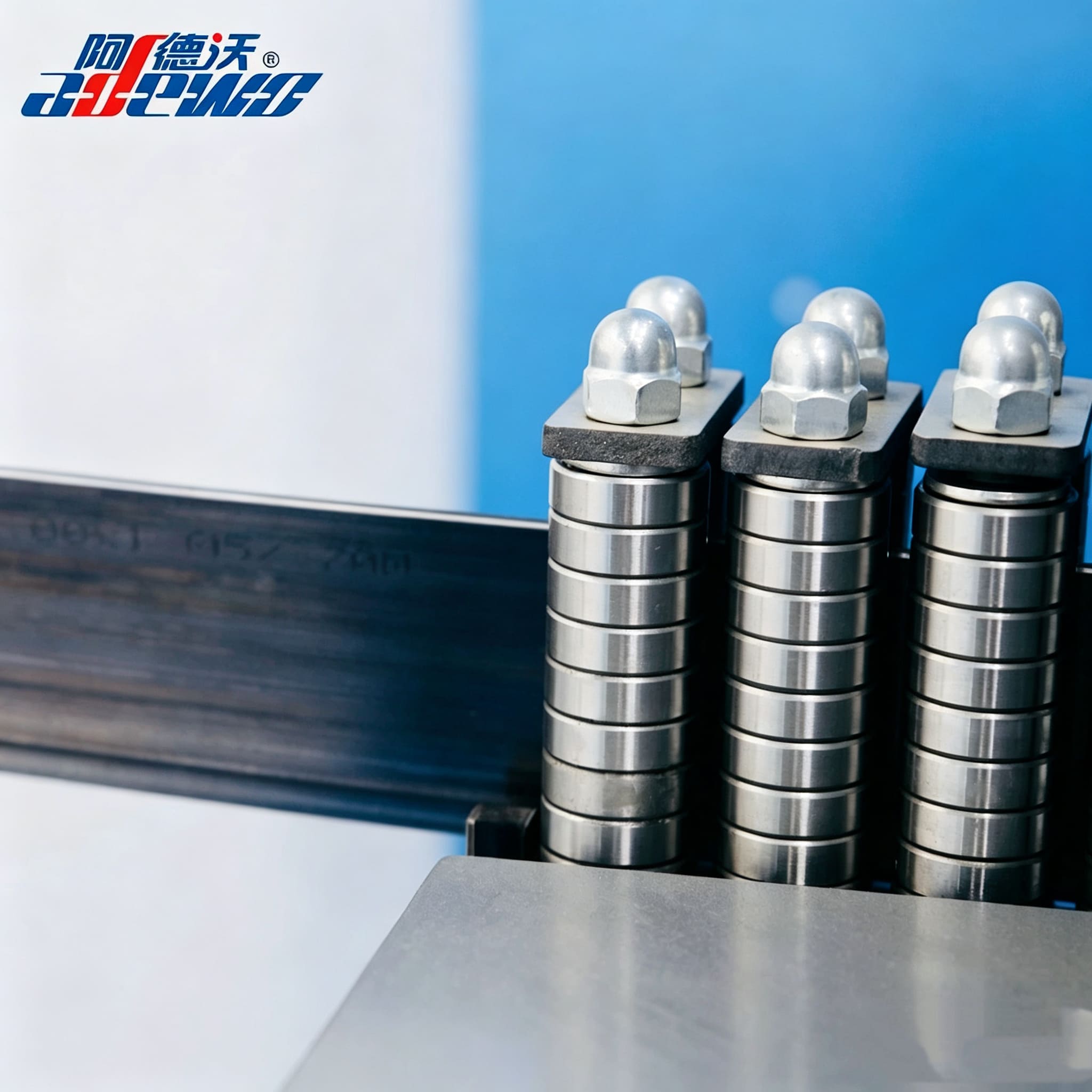

6. Alimentación continua por tornillo de doble abrazadera
El sistema de alimentación de tornillo de doble abrazadera permite una alimentación de reglas continua y estable con alta precisión, lo que mejora la eficiencia general del trabajo.

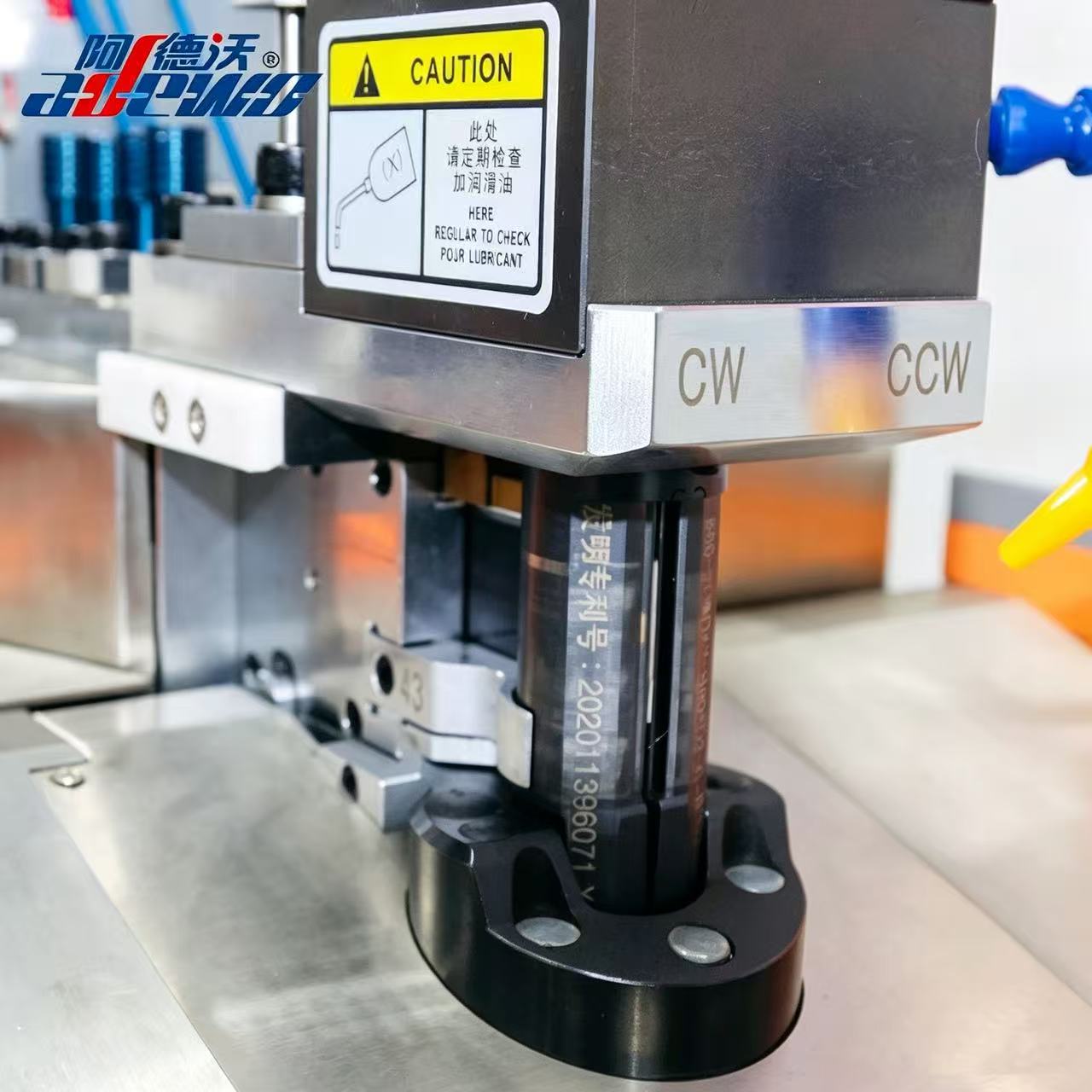

7. Modelo profesional: 2 puntos y 3 puntos en uno
El modelo Pro combina 2 puntos y 3 puntos en uno, eliminando la necesidad de reemplazar la herramienta de doblado al procesar diferentes espesores.
La planitud de flexión se puede ajustar para cortar reglas con diferente dureza.
| Grosor de regla opcional | 0,71, 1,05, 1,42 mm |
| Altura de regla admitida | 23,8-60 mm |
| Tamaño mínimo de flexión frontal | 1,5 mm |
| Tamaño mínimo de flexión trasera |
1,0 mm |
| Precisión de alimentación | ±0,03 mm |
| Planitud de flexión | 0,2 mm |
| Funciones básicas | Doblado, brochado, mellado, bordeado, corte con molde, puente, corte plano |
| Funciones opcionales | Perforación, agujero, corte de pliegue, mella inferior |
| Juego de brochado | Brochado de juego simple/Brochado de juego doble |
| Formato de archivo admitido | DXF, DWG |
Aplicaciones
El ABM-860C2 está diseñado para aplicaciones de fabricación de troqueles de reglas estrictas y se puede utilizar donde se requieren múltiples operaciones de procesamiento de reglas de troqueles.
Su configuración multifunción es adecuada para aplicaciones que incluyen:
Envases de cigarrillos de alta gama.
Requiere cortes con detalles finos, hendidos precisos y calidad constante en grandes volúmenes de producción. La alimentación de precisión y las capacidades multifunción del ABM‑860C2 garantizan que cada troquel cumpla con los exigentes estándares de la industria del envasado de tabaco.
cajas farmaceuticas
Exija cortes y plegados limpios y precisos para garantizar la seguridad del producto y el cumplimiento de las normas reglamentarias. La capacidad de la máquina para mantener tolerancias estrictas y producir resultados sin rebabas la hace ideal para este sector.
Producción de tableros troquelados
La máquina se puede utilizar para producir tableros troquelados, particularmente cuando se combina con equipos de corte por láser para perfilado de tableros.
Fabricación de troqueles de embalaje
Las aplicaciones de embalaje generales (incluidos bienes de consumo, cuidado personal y productos para el hogar) se benefician de la versatilidad de la máquina y su capacidad para manejar una amplia gama de estructuras de troqueles.
Otras aplicaciones de fabricación de troqueles
La máquina también se puede adaptar para troqueles especiales utilizados en aplicaciones de embalaje automotriz, médico y industrial, sujeto a requisitos de procesamiento específicos.
Resumen del producto
La máquina dobladora automática de regla alta ABM-860C2 combina doblado y corte con múltiples funciones de fabricación de troqueles en un sistema integrado. Con configuraciones flexibles de brochado, mellado y herramientas multifunción, la máquina está diseñada para simplificar diferentes operaciones de procesamiento de reglas de troquel. Su sistema de alimentación automática y su configuración Pro Model brindan aún más flexibilidad para aplicaciones de fabricación de troqueles High Rule.
Preguntas frecuentes:
1. ¿Ofrecen soporte posventa?
Sí. Brindamos soporte técnico posventa para ayudar a los clientes con el funcionamiento de la máquina y preguntas técnicas relacionadas.
2. ¿Cómo pueden los clientes elegir la configuración de brochado adecuada?
El ABM-860C2 ofrece opciones de brochado de juego simple y doble, así como configuraciones de brochado delantero y trasero, ancho y estrecho.
3. ¿Es necesario reemplazar toda la herramienta al cambiar entre diferentes requisitos de procesamiento?
No necesariamente. La máquina admite herramientas independientes, que se pueden reemplazar por separado según los diferentes requisitos de procesamiento.
4. ¿Cómo maneja la máquina los diferentes requisitos de mellado?
El ancho y la profundidad del mellado se pueden configurar a través del software, lo que permite seleccionar la configuración de mellado requerida durante el procesamiento.
5. ¿Qué deben considerar los clientes al elegir la configuración de la máquina?
Los clientes pueden considerar el grosor y la altura de la regla requeridos, la configuración de brochado y las funciones de procesamiento opcionales al seleccionar la configuración ABM-860C2 adecuada.
