En las industrias del embalaje, la impresión y el troquelado, un troquel de decapado es un componente crítico y esencial de un sistema de troquelado. Su "existencia" o finalidad es fundamental para un proceso de corte limpio y eficiente.
Aquí hay un desglose de su función y por qué es indispensable:
Después de que la cuchilla del troquel corta el material (como cartón, espuma, láminas adhesivas, etc.), las piezas cortadas y el material de desecho circundante (la matriz o el esqueleto) a menudo permanecen firmemente encajados en las cuchillas del troquel. La función principal de la placa extractora es separar este material de desecho de las cuchillas del troquel a medida que se levanta el troquel, asegurando que las piezas cortadas en buen estado (el "producto") permanezcan en la plataforma de la prensa o se expulsen limpiamente.
(1) Evita el levantamiento del material: Sin una placa extractora, la hoja de desperdicio se pegaría al troquel y se levantaría con él, provocando desalineación, cortes dobles y paradas de producción.
(2) Garantiza una extracción limpia: aplica una fuerza uniforme y controlada para empujar el material de desecho fuera de las cuchillas, lo que da como resultado una separación limpia. Esto es especialmente crucial para diseños complejos o materiales pegajosos (como adhesivos o espuma).
(3) Protege el material: Mantiene el material plano durante la carrera de corte, evitando arrugas o desplazamientos, lo que garantiza cortes precisos.
El troquel de extracción es una placa resistente (a menudo hecha de acrílico, madera contrachapada o metal) que se coloca alrededor de las hojas del troquel.
Se mueve de forma independiente.
Golpe descendente: El dado desciende. El decapante entra en contacto primero con el material y lo fija antes de que las cuchillas lo corten.
Carrera ascendente: a medida que se levanta el troquel, los resortes o mecanismos expulsores empujan el extractor hacia abajo en relación con el bloque del troquel. Este movimiento empuja el material de desecho fuera de las cuchillas, dejándolo atrás.

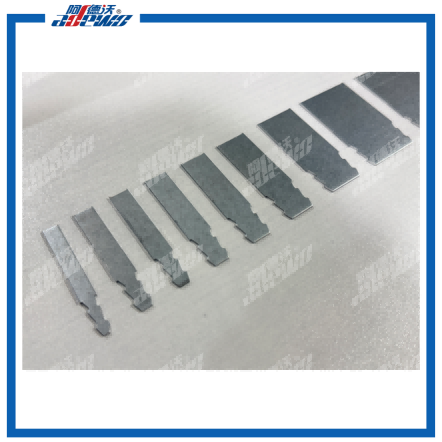

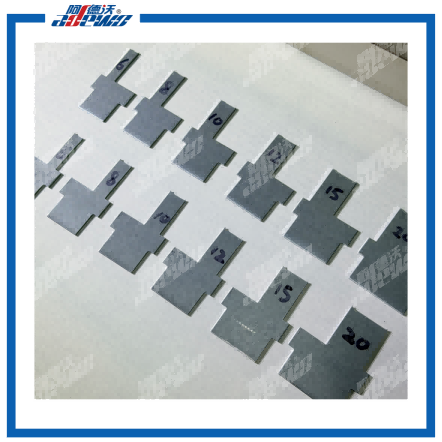

Muestras:
Vídeo de trabajo:
(2) Doblado automático

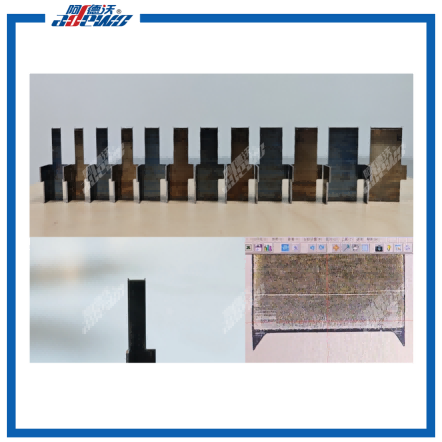

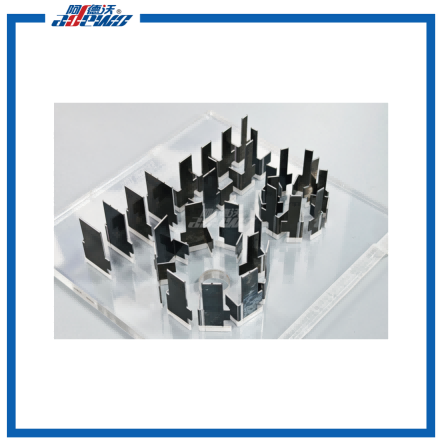

Muestras:
Vídeo de trabajo:
En resumen, la existencia de la placa extractora no es opcional; es una parte vital del troquel que garantiza la confiabilidad, precisión y velocidad del proceso de troquelado al eliminar mecánicamente el material residual después de cada corte.
