Con la creciente demanda de procesamiento de precisión en campos como la impresión de envases, envases farmacéuticos, productos electrónicos y cajas de regalo de alta gama, la fabricación de troquelado se está desarrollando hacia la alta precisión, los procesos múltiples y la automatización. Para troqueles tipo sándwich, troqueles electrónicos de precisión y troqueles para embalaje de alta gama, los métodos tradicionales de doblado y mellado manual tienen ciertas limitaciones en términos de eficiencia de procesamiento, consistencia dimensional y adaptabilidad a procesos complejos.
Atendiendo a las demandas del mecanizado de troquelado de alta precisión, la máquina dobladora automática multifuncional ABM-832C2 integra procesos de doblado, mellado, bordeado, corte de molde y puente. Combinado con mellado de múltiples especificaciones, cambio automático de reglas y un sistema de alimentación de alta precisión, proporciona una solución automatizada más estable y eficiente para mecanizado de troquelado complejo.

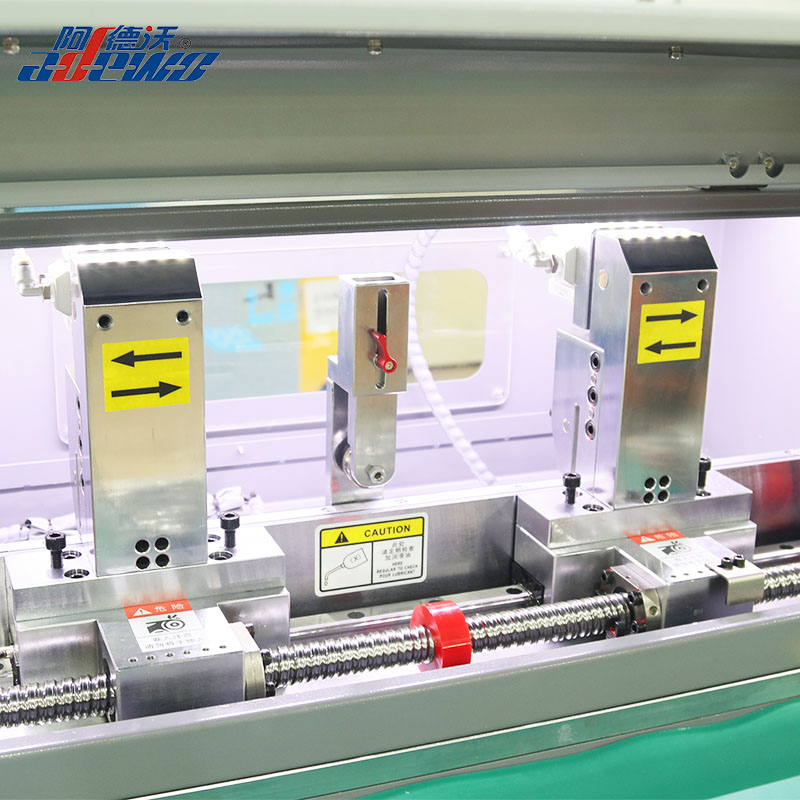

1. Múltiples especificaciones de mellado, adecuadas para troquelado de precisión.
El ABM-832C2 admite de 1 a 4 configuraciones de mellado diferentes, con un tamaño de punto mínimo de 0,2 mm. El ancho y la profundidad del corte se pueden configurar mediante software. Las especificaciones de mellado se pueden seleccionar de manera flexible para diferentes estructuras de matrices para cumplir con los requisitos de precisión y consistencia de empaques de precisión y estructuras de matrices complejas.

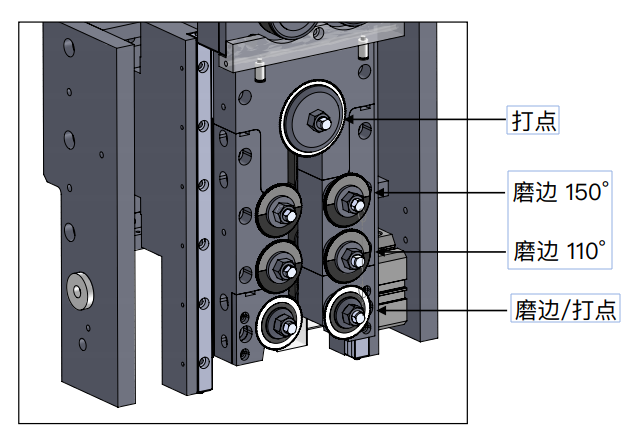

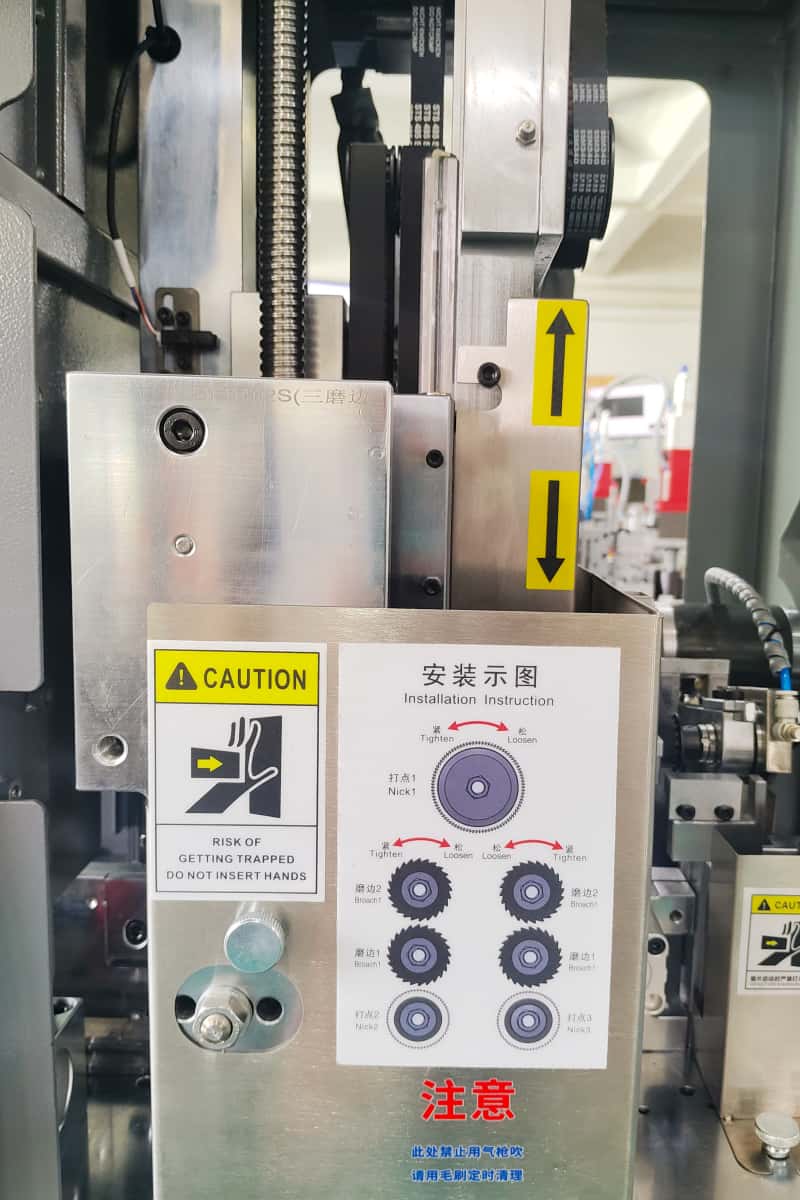

2. Molienda de grupos duales/tres para mejorar la adaptabilidad del procesamiento
El equipo se puede configurar con 2 o 3 juegos de sistemas de brochado, combinados con herramientas punzonadoras multifuncionales, y se puede configurar para procesar según diferentes materiales de corte y procesos de troquelado. Funciones como plegado, mellado, brochado, corte de molde, puente y corte plano están integradas, lo que reduce los cambios de proceso entre múltiples máquinas y mejora la eficiencia general del procesamiento.
3. Casete de reglas automático (6 bobinas)
El ABM-832C2 puede equiparse con un casete de reglas automático, que admite la configuración centralizada de varias reglas de mecanizado.
La máquina activa automáticamente las reglas de corte correspondientes según el programa de mecanizado, lo que reduce las operaciones manuales de cambio de reglas. Es especialmente adecuado para la producción de troqueles continuos y multiproceso y puede mejorar aún más el nivel de automatización del equipo.

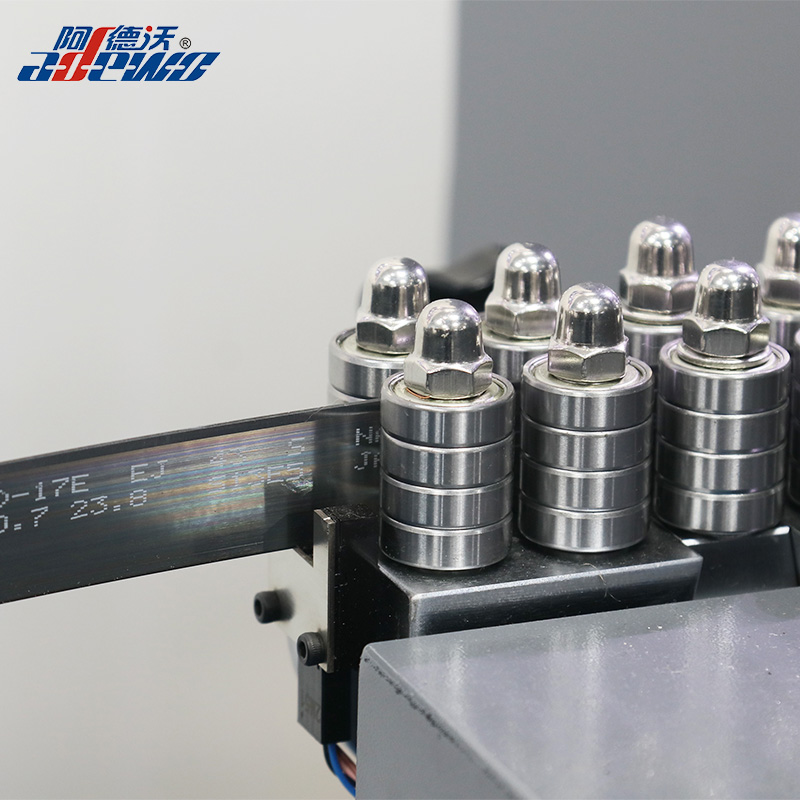

4.Precisión de alimentación de ±0,03 mm, que cumple con los requisitos del mecanizado de alta precisión.
El equipo adopta una estructura de alimentación automática con una precisión de alimentación de ±0,03 mm. La dimensión mínima de flexión en la parte delantera es de 1,5 mm y la dimensión mínima de flexión en la parte trasera es de 1,0 mm. Admite alturas de hoja de 8 a 32 mm y espesores de material de hoja de 0,45, 0,53, 0,71 y 1,05 mm, y es compatible con formatos de archivo DXF y DWG, lo que permite la integración directa con los procesos de producción y diseño de troquelado digital. Es adecuado para diversas aplicaciones de troquelado de alta gama.

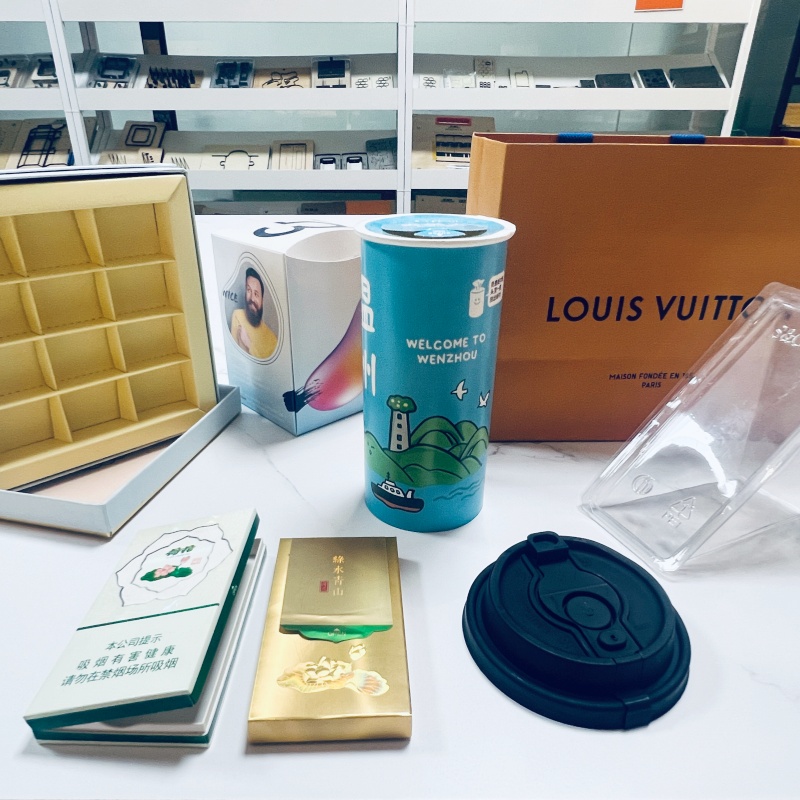

5.Aplicaciones:
Con sus capacidades de marcado de múltiples especificaciones, brochado de múltiples grupos y cambio automático de reglas, el ABM-832C2 es principalmente adecuado para aplicaciones de troquelado que requieren alta precisión y control de procesos, que incluyen:

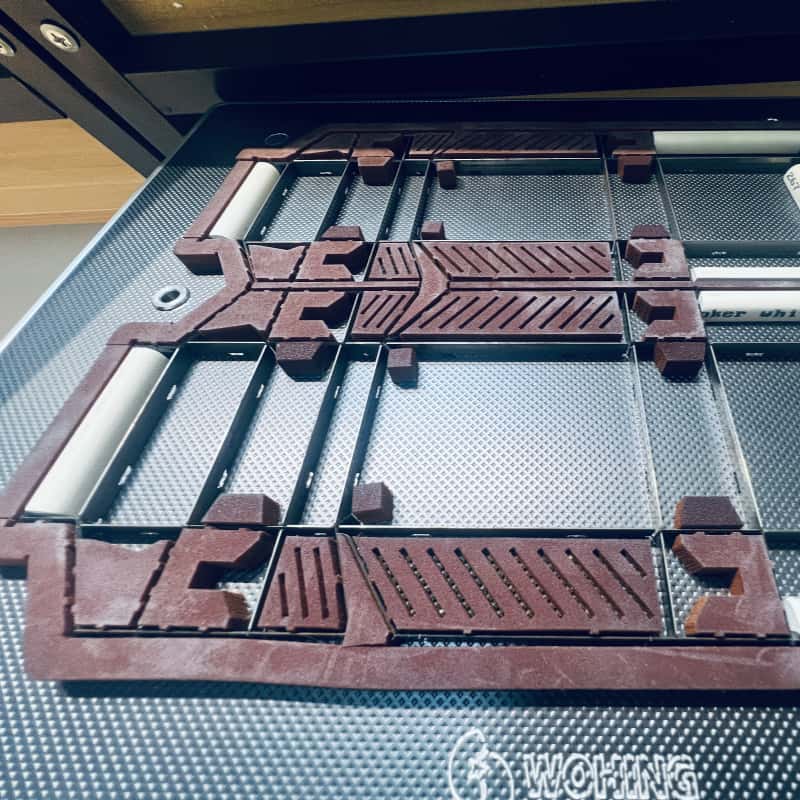

Troqueles tipo sándwich, troqueles de corte para cajas de papel de lujo de alta gama para paquetes de farmacia, troqueles de corte para productos electrónicos de alta precisión, troqueles para envases de cigarrillos y papeles de tabaco
además de todos los tipos estándar:

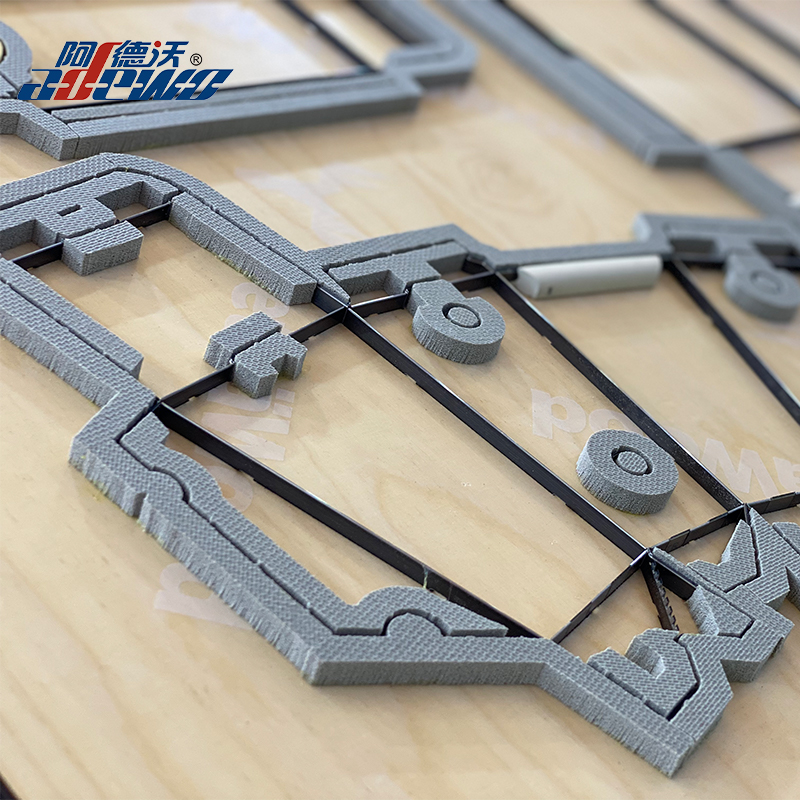

Troqueles de corte para papel/cartón, troqueles para juntas y sellos, troqueles para termoformado, troqueles para cajas plegables, troqueles para etiquetas, troqueles para cartón corrugado, troqueles para rompecabezas
Para diferentes estructuras de productos, los parámetros de procesamiento se pueden ajustar mediante software para lograr un procesamiento de troquelado más flexible.
6. Parámetros técnicos básicos
Parámetros del proyecto
Grosor de regla admitido: 0,45/0,53/0,71/1,05 mm
Altura de regla admitida: 8–32 mm
Tamaño mínimo de curvatura en la parte delantera: 1,5 mm
Tamaño mínimo de curvatura en la parte posterior: 1,0 mm
Precisión de alimentación: ±0,03 mm
Planitud de flexión: 0,2 mm
Opciones de tamaño de mella: simple/doble/tres/cuatro
Profundidad mínima de la muesca: 0,2 mm
Configuración de brochado: grupo dual/tres grupos
Casete de reglas automático con 6 bobinas.
Formatos de archivo admitidos: DXF, DWG
Potencia total: 3KW
Dimensiones del equipo: 2850×800×1600mm
Peso del equipo 540 kg.
7.Promover el desarrollo del procesamiento de troquelado hacia la alta precisión y la automatización.
Para la fabricación de envases de alta gama y troquelado de precisión, el equipo no solo debe tener una precisión de doblado estable, sino que también debe tener en cuenta la integración de múltiples procesos, el cambio rápido de reglas y la flexibilidad de procesamiento.
El ABM-832C2 integra múltiples procesos de troquelado en una sola máquina mediante brochado múltiple, mellado de especificaciones 1 a 4, casete de reglas automático de 6 bobinas y alimentación de alta precisión de ±0,03 mm. Proporciona soporte de procesamiento automatizado para la producción de moldes de troquelado de precisión para troquelado tipo sándwich, envases farmacéuticos, cajas de regalo premium y envases de cigarrillos y productos electrónicos.
La ABM-832C2, que pasa de ser una máquina de troquelado único a una máquina automatizada de alta precisión y multiproceso, amplía aún más la aplicación del equipo de troquelado automático en el campo de la fabricación de troqueles de alta gama.
