En la industria de fabricación de troqueles, la regla de acero es el filo del troquel. Su precisión determina la calidad de cada caja, cartón o producto de embalaje que se corta. Una regla de acero que se dobla de manera inexacta, incluso por una fracción de milímetro, producirá un troquel que no corta limpiamente, lo que genera costosos desperdicios de producción. Durante décadas, doblar reglas de acero fue un proceso manual que requería que operadores capacitados utilizaran herramientas manuales y plantillas físicas. Los resultados eran tan buenos como la habilidad del operador y era difícil lograr coherencia. La introducción de la dobladora automática transformó este proceso, aportando la precisión del control numérico por computadora al doblado de reglas de acero.
El núcleo de la precisión de la dobladora automática reside en su función de doblado. Esta función no es una simple acción mecánica; es una interacción sofisticada de servomotores, herramientas de precisión y algoritmos de control en tiempo real. ElDobladora automática modelo básico, diseñado por Adewo Automation Equipment Co.,ltd., está diseñado para ofrecer curvaturas consistentes y de alta precisión que satisfacen las exigentes demandas de la fabricación de matrices moderna. Este artículo proporciona un análisis técnico de la función de flexión y explica los mecanismos que permiten dar forma precisa a la regla de acero. Examinaremos el sistema de servocontrol, la geometría de las herramientas de plegado, los algoritmos de compensación que tienen en cuenta la recuperación elástica del material y las medidas de control de calidad que garantizan que cada plegado sea preciso.
La función de doblado en una dobladora automática es el sistema mecánico y electrónico que transforma una regla de acero recta en un filo de forma precisa. Una regla de acero es una tira de acero endurecido con un borde cortante afilado en un lado y un cuerpo dentado o liso en el otro. Se utiliza en la fabricación de troqueles para crear la trayectoria de corte de un troquel. La dobladora automática toma una regla recta, la introduce en el cabezal de doblado y luego ejecuta una serie de dobleces para crear la forma deseada. La función de plegado debe ser capaz de producir plegados de varios ángulos (normalmente 90 grados, pero también otros ángulos) y radios, con un alto grado de precisión y repetibilidad.
La función de plegado se compone de varios componentes clave. El primero es el mecanismo de alimentación, que hace avanzar la regla de acero a la posición correcta para cada curva. El mecanismo de alimentación utiliza rodillos de precisión o un sistema de agarre para mover la regla con precisión. El segundo componente es el cabezal de doblado, que contiene las herramientas que realmente forman el doblez. El cabezal doblador normalmente utiliza una combinación de un punzón doblador y una matriz, o un conjunto de rodillos, para deformar la regla de acero. El tercer componente es el sistema de control, que coordina las acciones de avance y plegado según el patrón programado. El sistema de control utiliza servomotores para accionar los ejes de avance y doblado, asegurando que los movimientos sean precisos y repetibles.

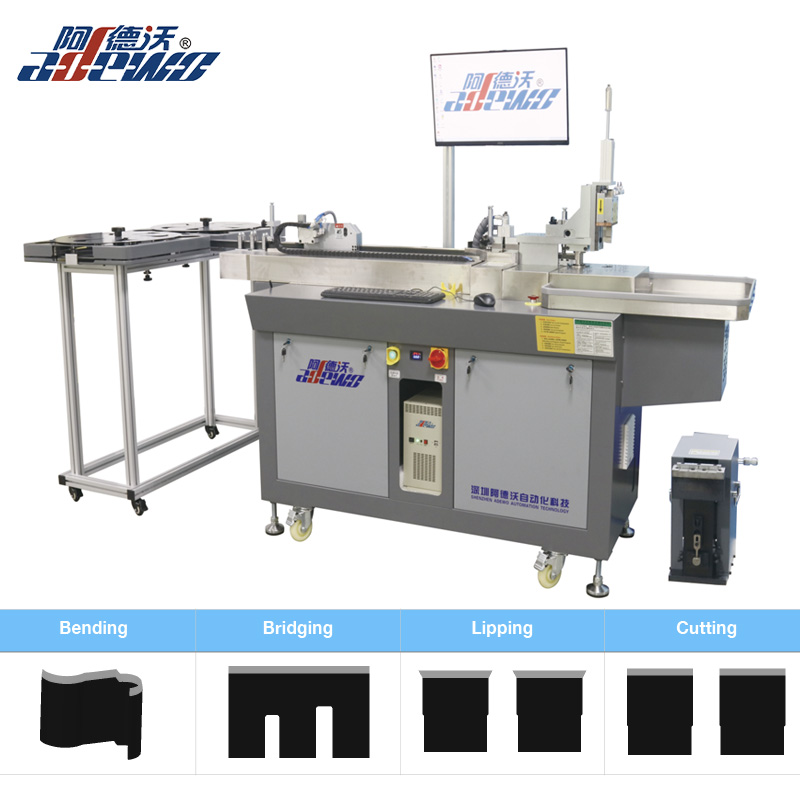

La precisión de la función de flexión está determinada por la precisión de estos componentes y los algoritmos de control que los gestionan. EnAdewo Automatización Equipment Co., Ltd., nuestro modelo básico de dobladora automática está diseñado para lograr una precisión de plegado de +/- 0,1 mm para la posición de plegado y +/- 0,5 grados para el ángulo de plegado. Este nivel de precisión es esencial para producir matrices que cumplan con las estrictas tolerancias requeridas para envases de alta calidad. La siguiente tabla proporciona un resumen de los componentes clave de la función de flexión y sus funciones.
| Componente | Función | Impacto en la precisión |
| Mecanismo de alimentación | Avanza la regla de acero hasta la posición de flexión | Determina la precisión de la ubicación del doblez a lo largo de la regla. |
| Cabezal de flexión | Forma la curva en la regla de acero. | Determina la precisión del ángulo y radio de curvatura. |
| Servomotores | Conducir los ejes de avance y plegado. | Proporcionar la precisión y repetibilidad del movimiento. |
| Sistema de control | Coordina las acciones de alimentación y plegado. | Garantiza que se utilicen la secuencia y los parámetros correctos. |
| Estampación | Punzones o rodillos que forman el doblez. | Determina la calidad del plegado y la vida útil de la herramienta. |
El servocontrol es la base de la precisión de la función de plegado. Un servomotor es un motor que está equipado con un dispositivo de retroalimentación, generalmente un codificador, que informa la posición y velocidad del motor al controlador. El controlador compara la posición real con la posición ordenada y ajusta la entrada del motor para minimizar el error. Este control de circuito cerrado es esencial para lograr un movimiento preciso y repetible. En una dobladora automática, el eje de alimentación y el eje de doblado son accionados por servomotores. El eje de avance debe mover la regla de acero a la posición exacta para cada curva. El eje de flexión debe girar la herramienta de flexión en el ángulo exacto. Cualquier error en estos ejes resultará en una curvatura imprecisa.
La precisión de un servosistema está determinada por varios factores, incluida la resolución del codificador, la rigidez del sistema mecánico y la calidad del algoritmo de control. Un codificador de alta resolución puede detectar cambios muy pequeños en la posición, lo que permite al controlador realizar ajustes precisos. Un sistema mecánico rígido garantiza que el movimiento del motor se transmita a las herramientas sin juego ni flexión. Un algoritmo de control bien ajustado garantiza que el motor responda rápida y suavemente a los comandos, sin sobrepasos ni oscilaciones. En Adewo Automation Equipment Co.,ltd., nuestra dobladora automática modelo básico utiliza codificadores absolutos de alta resolución y una estructura mecánica rígida para garantizar un servocontrol preciso. Nuestros algoritmos de control están ajustados para proporcionar una respuesta rápida y estable a los exigentes requisitos del doblado de reglas de acero.
La siguiente tabla compara el rendimiento de una función de doblado servocontrolada con una función de doblado controlada por motor paso a paso. Los motores paso a paso son otra opción común para el control de movimiento, pero tienen limitaciones en cuanto a precisión y torque.
| Parámetro | Servocontrol | Control de motores paso a paso |
| Comentario | Lazo cerrado (codificador) | Bucle abierto (sin retroalimentación) |
| Precisión de posición | Alto (+/- 0,01 mm típico) | Moderado (+/- 0,05 mm típico) |
| Repetibilidad | Excelente | Bien |
| Torque a alta velocidad | Alto | Disminuye con la velocidad |
| Riesgo de pasos perdidos | Ninguno (bucle cerrado) | Posible bajo sobrecarga |
| Costo | Más alto | Más bajo |
El uso de servocontrol en nuestra dobladora automática modelo básico es una razón clave para su precisión de plegado superior. La retroalimentación de circuito cerrado garantiza que la máquina sepa siempre la posición exacta de los ejes de alimentación y plegado, y pueda corregir cualquier error en tiempo real. Esto es particularmente importante al doblar reglas de acero de alta resistencia, que requieren fuerzas mayores y pueden hacer que un motor paso a paso pierda pasos. Con servocontrol, la máquina mantiene su precisión incluso en condiciones exigentes.
La geometría de las herramientas de plegado es otro factor crítico para lograr plegados precisos. Las herramientas consisten en el punzón de doblado y la matriz de doblado o, en algunos diseños, un conjunto de rodillos formadores. La forma y las dimensiones de las herramientas determinan el radio y el ángulo de la curvatura. Las herramientas deben diseñarse para que coincidan con las propiedades de la regla de acero, incluido su espesor, dureza y el radio de curvatura deseado. Una falta de coincidencia entre las herramientas y la regla puede resultar en dobleces inexactos, grietas o desgaste excesivo de la herramienta.
Los parámetros clave de las herramientas que afectan la precisión del plegado son el radio del punzón, la apertura del troquel y el ángulo del troquel. El radio del punzón determina el radio interior del doblez. La apertura de la matriz determina la cantidad de material que se dobla y las características de recuperación elástica. El ángulo del troquel determina el ángulo final del doblez. Para una curvatura estándar de 90 grados, el ángulo del troquel suele ser de 90 grados, pero el punzón y el troquel deben diseñarse para tener en cuenta la recuperación elástica de la regla de acero. La recuperación elástica es la tendencia del material a volver parcialmente a su forma original después de que se elimina la fuerza de flexión. Para lograr una curvatura de 90 grados, las herramientas deben doblar demasiado la regla, por ejemplo, a 92 grados, para que vuelva a los 90 grados.
Las herramientas de nuestra dobladora automática modelo básico están fabricadas con acero para herramientas de alta calidad y están rectificadas con precisión para garantizar dimensiones exactas. Las herramientas también están diseñadas para un cambio rápido, lo que permite al operador cambiar entre diferentes radios y ángulos de curvatura con un tiempo de inactividad mínimo. Nuestra fábrica en Adewo Automation Equipment Co., ltd. proporciona una gama de opciones de herramientas para adaptarse a diferentes tipos de reglas de acero y requisitos de plegado. La siguiente tabla resume los parámetros clave de las herramientas y su impacto en la precisión del plegado.
| Parámetro de herramientas | Función | Impacto en la precisión de la curvatura |
| Radio de perforación | Determina el radio interior de la curva. | Afecta directamente la precisión del radio de curvatura. |
| Apertura del troquel | Determina la cantidad de material doblado. | Afecta el springback y el ángulo final. |
| Ángulo de matriz | Determina el ángulo final de la curva. | Debe compensar el springback |
| Material de la herramienta | Determina la vida útil de la herramienta y la resistencia al desgaste. | Afecta la precisión a largo plazo |
Además del diseño de las herramientas, la alineación de las herramientas es fundamental. Si el punzón y la matriz no están perfectamente alineados, la curvatura quedará torcida y la regla puede torcerse. Nuestro modelo básico de dobladora automática utiliza guías de precisión y un marco rígido para garantizar que las herramientas permanezcan alineadas durante la operación. Esta alineación se verifica y mantiene como parte de nuestros procedimientos de mantenimiento de rutina.
El springback es el enemigo de la flexión precisa. Cuando se dobla una regla de acero, el material sufre una deformación tanto plástica como elástica. La deformación plástica es permanente, pero la deformación elástica se recupera cuando se elimina la fuerza de flexión. Esta recuperación hace que la regla retroceda, lo que da como resultado un ángulo de curvatura menor que el ángulo al que estaba doblada. La cantidad de recuperación elástica depende de las propiedades del material de la regla, su espesor y el radio de curvatura. Si no se compensa la recuperación elástica, el ángulo de curvatura final será inexacto.
Para lograr curvaturas precisas, el doblador automático debe doblar demasiado la regla para compensar el retroceso elástico. La cantidad de sobreflexión está determinada por un algoritmo de compensación de recuperación elástica. Este algoritmo se basa en las propiedades del material de la regla y la geometría de plegado. El algoritmo calcula el ángulo de sobreflexión requerido y ordena al eje de flexión que se mueva a ese ángulo. Cuando se libera la fuerza de flexión, la regla vuelve al ángulo deseado. La precisión del algoritmo de compensación es fundamental para la precisión general de la función de flexión.
En Adewo Automation Equipment Co.,ltd., nuestra dobladora automática modelo básico utiliza un sofisticado algoritmo de compensación de recuperación elástica que se basa en pruebas exhaustivas de diferentes tipos de reglas de acero. El algoritmo tiene en cuenta el grosor, la dureza y el radio de curvatura deseado de la regla. El operador simplemente ingresa el ángulo y radio de curvatura deseados y la máquina calcula automáticamente la sobreflexión requerida. La siguiente tabla proporciona un ejemplo de compensación de recuperación elástica para diferentes espesores de reglas de acero.
| Grosor de la regla (mm) | Ángulo de curvatura deseado | Ángulo de sobreflexión (típico) | Compensación de recuperación elástica |
| 0,71 milímetros | 90° | 92,5° | 2,5° |
| 1,05 milímetros | 90° | 93,5° | 3,5° |
| 1,42 milímetros | 90° | 95.0° | 5.0° |
| 2,00 milímetros | 90° | 97.0° | 7.0° |
El algoritmo de compensación de recuperación elástica es una característica clave de nuestra dobladora automática modelo básico. Permite que la máquina produzca curvaturas precisas sin la necesidad de realizar ajustes manuales de prueba y error. Esto no solo mejora la precisión sino que también aumenta la productividad al reducir el tiempo de configuración y el desperdicio de material.
Lograr curvaturas precisas es una cosa; mantener esa precisión a lo largo del tiempo es otra. La función de doblado de una dobladora automática está sujeta a desgaste, deriva térmica y otros factores que pueden degradar su rendimiento. Para garantizar que la máquina siga produciendo plegados precisos, es fundamental contar con un programa de verificación y mantenimiento. Este programa debe incluir calibración periódica, inspección de las herramientas y verificación de la precisión de la máquina mediante cortes de prueba.
El proceso de verificación normalmente implica doblar una regla de prueba según un patrón conocido y luego medir la forma resultante. Las medidas se comparan con las dimensiones programadas. Si las desviaciones exceden la tolerancia aceptable, la máquina se ajusta o recalibra. El patrón de prueba debe incluir una variedad de ángulos y radios de curvatura para garantizar que la máquina sea precisa en todo su rango. La prueba debe realizarse a intervalos regulares, como al comienzo de cada turno o después de un cambio de herramienta.
En Adewo Automation Equipment Co.,ltd., recomendamos el siguiente programa de verificación y mantenimiento para nuestra dobladora automática modelo básico:
La siguiente tabla proporciona un resumen de las tareas de verificación y mantenimiento de la función de plegado.
| Tarea | Frecuencia | Objetivo |
| Inspección visual de herramientas | A diario | Detectar desgaste o daño |
| Patrón de curvatura de prueba | Semanalmente | Verificar la precisión de la máquina |
| Lubricación de piezas móviles | Semanalmente | Reduzca el desgaste y garantice un movimiento suave |
| Inspección de servomotores | Mensual | Garantizar el correcto funcionamiento y detectar desgaste. |
| Calibración completa | Anualmente | Restaurar la máquina a las especificaciones de fábrica. |
Siguiendo un programa estructurado de verificación y mantenimiento, los usuarios de nuestro modelo básico de dobladora automática pueden asegurarse de que su máquina continúe produciendo dobleces precisos durante muchos años. Nuestra fábrica brinda capacitación y soporte integrales para ayudar a nuestros clientes a implementar estos procedimientos.
Pregunta 1: ¿Cuál es la precisión de plegado típica de una dobladora automática de modelo básico?
Respuesta: La precisión de plegado típica de nuestro modelo básico de dobladora automática es de +/- 0,1 mm para la posición de plegado y +/- 0,5 grados para el ángulo de plegado. Este nivel de precisión es adecuado para la mayoría de las aplicaciones de fabricación de matrices con reglas de acero. Para aplicaciones que requieren una precisión aún mayor, ofrecemos modelos avanzados con codificadores de mayor resolución y algoritmos de compensación más sofisticados.
Pregunta 2: ¿Puede la dobladora automática doblar reglas de acero con diferentes espesores?
Respuesta: Sí, el modelo básico Auto Bender puede doblar reglas de acero con diferentes espesores. El sistema de control de la máquina incluye una base de datos de parámetros de plegado para diferentes tipos de reglas y espesores. El operador simplemente selecciona el tipo de regla y el grosor, y la máquina ajusta automáticamente los parámetros de plegado, incluida la compensación de recuperación elástica. Esto hace que la máquina sea muy versátil y fácil de usar.
Pregunta 3: ¿Cómo maneja la dobladora automática diferentes radios de curvatura?
Respuesta: La dobladora automática puede manejar diferentes radios de curvatura utilizando diferentes conjuntos de herramientas. El punzón y la matriz se cambian para que coincidan con el radio de curvatura deseado. El sistema de control de la máquina está programado con la geometría de la herramienta, por lo que ajusta automáticamente los parámetros de plegado para lograr el radio correcto. Los cambios de herramientas suelen ser rápidos y sencillos, lo que permite al operador cambiar entre diferentes radios con un tiempo de inactividad mínimo.
Pregunta 4: ¿Cuál es el ángulo de flexión máximo que puede lograr la dobladora automática?
Respuesta: El ángulo máximo de flexión depende de las herramientas y del diseño de la máquina. Para una configuración estándar, la máquina puede lograr curvaturas de hasta 90 grados. Para aplicaciones especiales, se pueden proporcionar herramientas personalizadas para lograr otros ángulos, incluidas curvas agudas y obtusas. Nuestra fábrica en Adewo Automation Equipment Co., ltd. Puede proporcionar herramientas personalizadas para cumplir con requisitos específicos.
Pregunta 5: ¿Cómo garantiza la dobladora automática que las curvas estén en la posición correcta a lo largo de la regla?
Respuesta: La dobladora automática utiliza un mecanismo de avance de precisión para hacer avanzar la regla de acero a la posición correcta para cada curva. El mecanismo de alimentación es accionado por un servomotor y controlado por el sistema CNC de la máquina. La posición de alimentación se programa para cada curvatura y el servocontrol de circuito cerrado garantiza que la regla se coloque con precisión. La máquina también utiliza un sistema de detección para detectar el borde anterior de la regla y verificar la posición de alimentación.
La función de doblado de una dobladora automática es un sistema sofisticado que combina mecánica de precisión, servocontrol avanzado y software inteligente para dar forma a la regla de acero con precisión. La precisión de la función de flexión está determinada por la precisión de los ejes de avance y de flexión, la geometría de las herramientas, la efectividad del algoritmo de compensación de recuperación elástica y el rigor del programa de verificación y mantenimiento. La dobladora automática modelo básico de Adewo Automation Equipment Co., ltd. está diseñado para ofrecer los más altos niveles de precisión y repetibilidad, lo que permite a los fabricantes de troqueles producir troqueles de alta calidad con confianza.
