En las industrias de impresión de envases, cajas de papel, cajas de color y troquelado, la precisión y eficiencia del troquelado afectan directamente la calidad de la producción de troquelado posterior. A medida que continúa aumentando la demanda del mercado de productos de embalaje de lotes pequeños, de especificaciones múltiples y de estructura compleja, el método tradicional de depender de la mano de obra para completar procesos como doblar, marcar y cortar se enfrenta gradualmente a problemas como baja eficiencia, altos costos de mano de obra y precisión de procesamiento inestable.
I. ¿Qué es ABM-832B1?

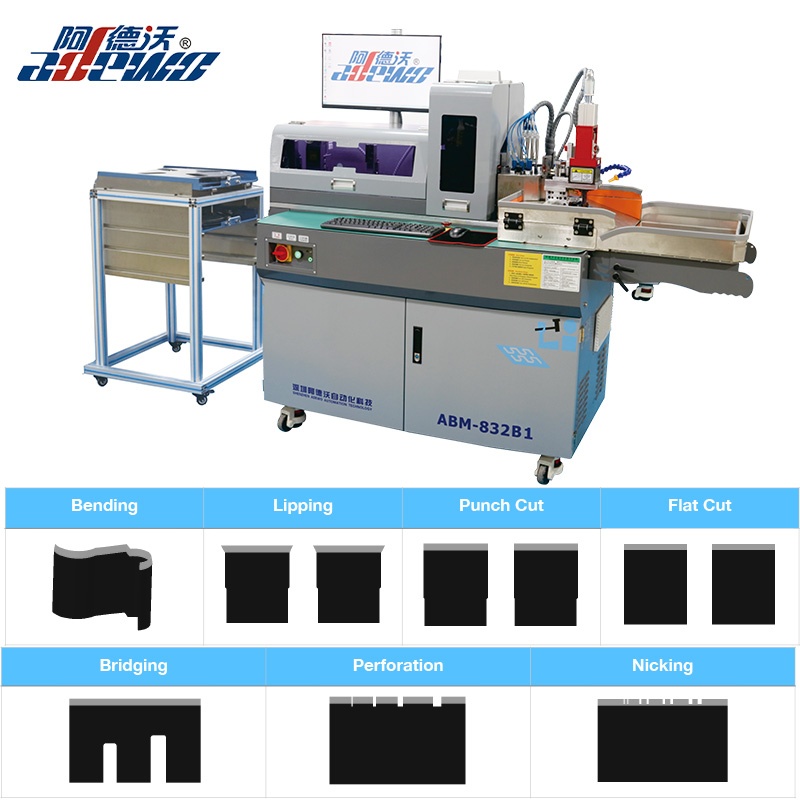

La ABM-832B1 es una máquina dobladora automática multifuncional desarrollada para la industria del troquelado. Se utiliza principalmente para alimentar, doblar, marcar, cortar y procesar automáticamente materiales de matrices de acuerdo con los documentos de diseño.
En comparación con la operación manual tradicional, este equipo puede integrar múltiples procesos de troquelado en una sola máquina, lo que reduce los errores causados por mediciones, posicionamiento y procesamiento manuales repetidos.
El equipo admite alturas de hoja de 8 a 32 mm y puede acomodar hojas de diferentes espesores, como 0,45 mm, 0,53 mm, 0,71 mm y 1,05 mm. Los parámetros de procesamiento se pueden configurar mediante software para satisfacer mejor las necesidades de procesamiento de diferentes productos de troquelado.
II. Integración multifuncional: una máquina completa múltiples procedimientos de procesamiento.
Las funciones básicas del equipo incluyen:
Doblado, mellado, bordeado y troquelado sin costuras (corte por molde) y puenteo, corte plano y orificio/perforación (opcional)

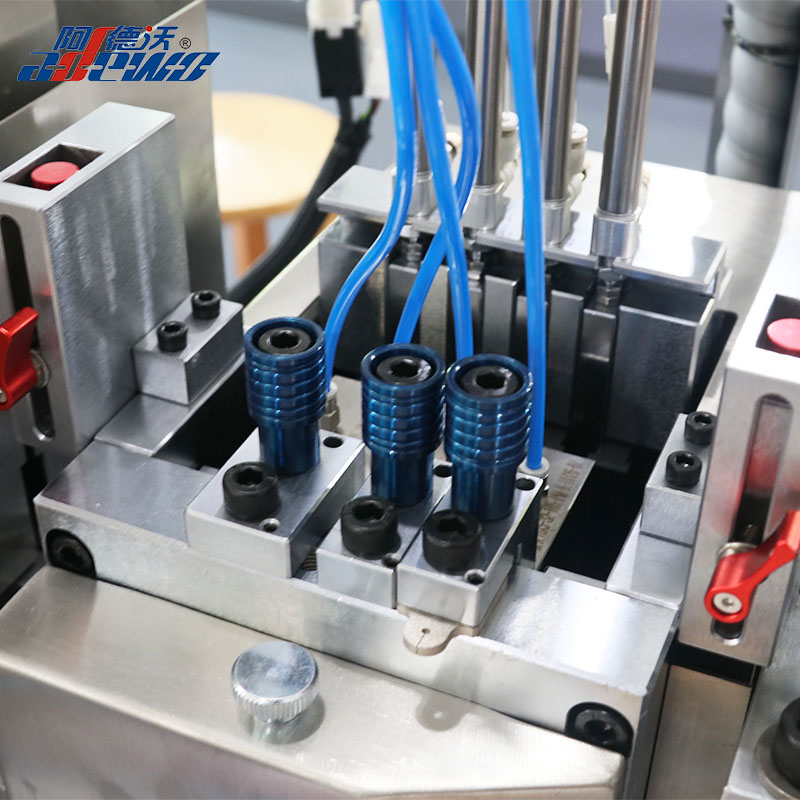

Al utilizar una combinación de troqueles de punzonado multifuncionales, se pueden seleccionar métodos de procesamiento apropiados según las diferentes estructuras de troqueles, lo que reduce los cambios de proceso entre diferentes equipos. El diseño integrado de las funciones de doblado y corte no solo mejora la eficiencia del procesamiento sino que también reduce los riesgos de seguridad durante la operación manual.
III. Alimentación de alta precisión para satisfacer las necesidades del mecanizado de troquelado complejo. Para la producción de troquelado, la precisión de la alimentación es un factor crucial que afecta la calidad del procesamiento final.

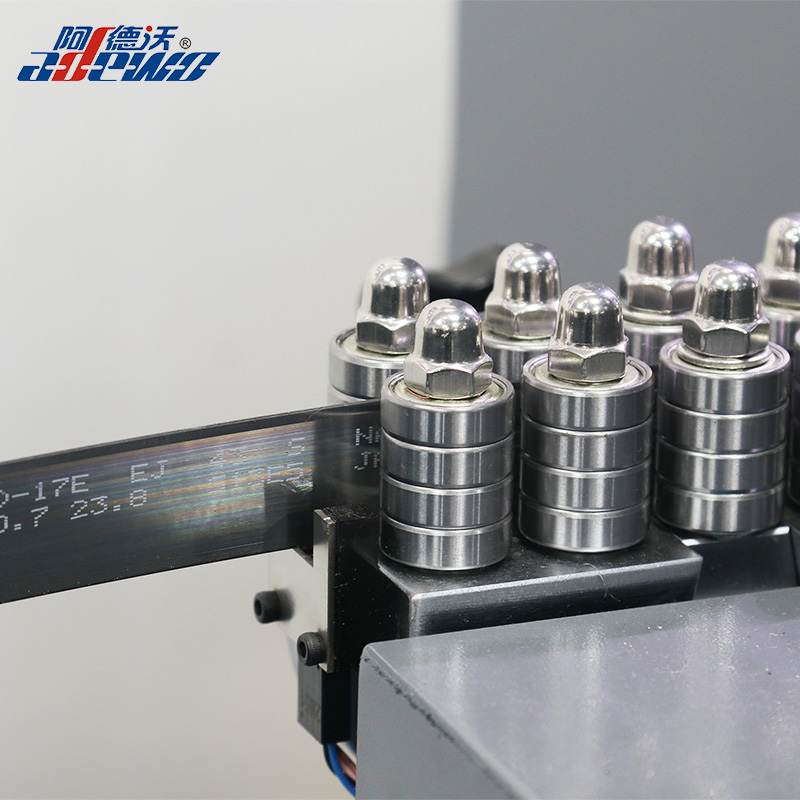

El ABM-832B1 utiliza un sistema de alimentación automático con una precisión de alimentación de ±0,03 mm, una dimensión de flexión mínima de 1,5 mm en la parte delantera y una dimensión de flexión mínima de 1,0 mm en la parte trasera.
Mientras tanto, el equipo admite múltiples tamaños de puntos, y el tamaño de punto más pequeño alcanza los 0,2 mm. El ancho y la profundidad del punto se pueden configurar mediante software. Esto significa que cuando se trata de líneas complejas, estructuras intrincadas y moldes de troquelado de varios tamaños, el procesamiento se puede controlar a través de parámetros digitales, lo que reduce las desviaciones dimensionales causadas por la operación manual.IV. La compatibilidad directa con archivos DXF y DWG simplifica el proceso de fabricación de moldes de troquelado. La producción de troquelado moderna depende cada vez más del diseño digital.
El ABM-832B1 admite formatos de archivo DXF y DWG, lo que le permite integrarse con flujos de trabajo de diseño de troquelado comunes.
El flujo de trabajo básico se puede resumir de la siguiente manera:
Archivos de diseño → Importar datos de mecanizado → Configuración de parámetros de software → Alimentación automática → Doblado/marcado/corte automático → Mecanizado completo de troquelado
Los métodos de procesamiento digital pueden reducir las tareas repetitivas, como la medición, el marcado y el posicionamiento manuales tradicionales, lo que permite que el troquelado pase gradualmente de operaciones manuales basadas en la experiencia a una producción estandarizada y automatizada.
V. Molde independiente del diseño hace el mantenimientoesance y reemplazoentmoEs conveniente.

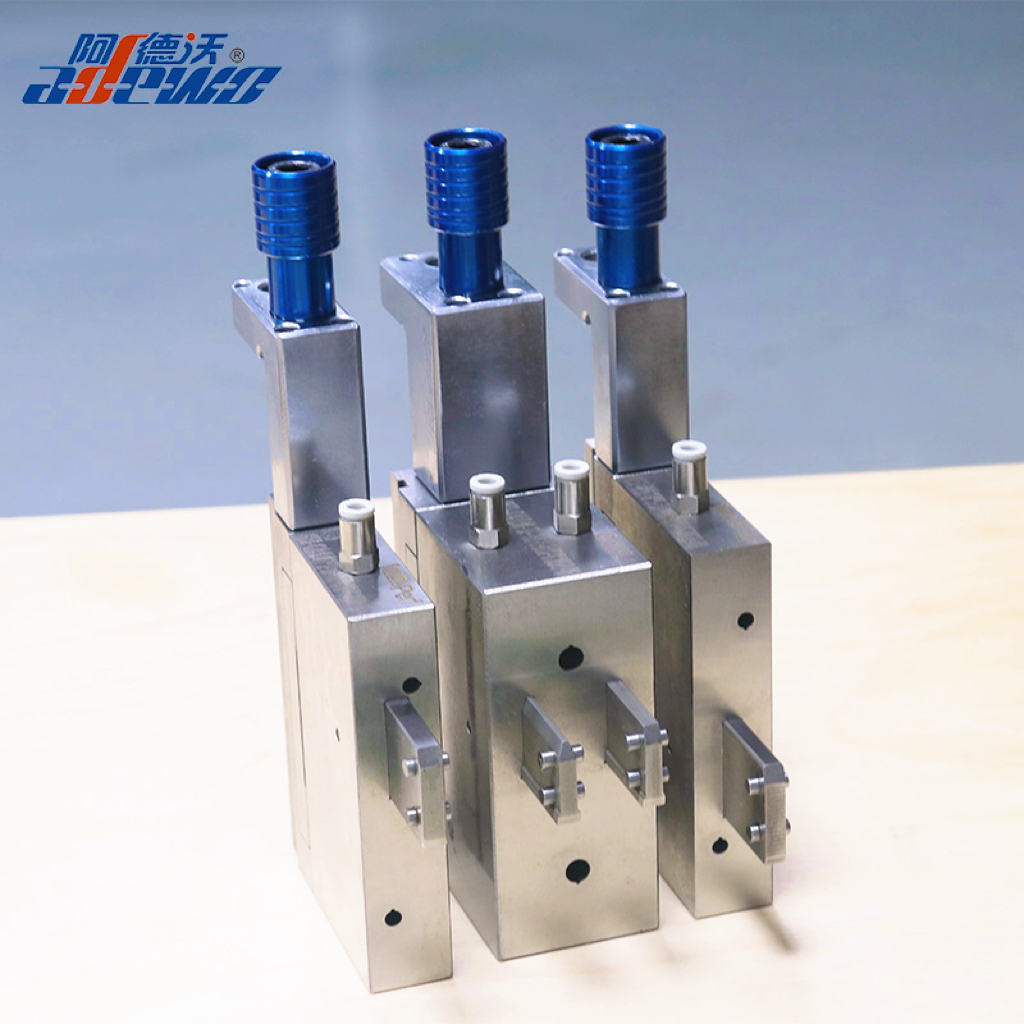

En términos de estructura del equipo, el ABM-832B1 adopta un diseño de molde independiente y se pueden reemplazar diferentes herramientas de procesamiento según las necesidades de producción.

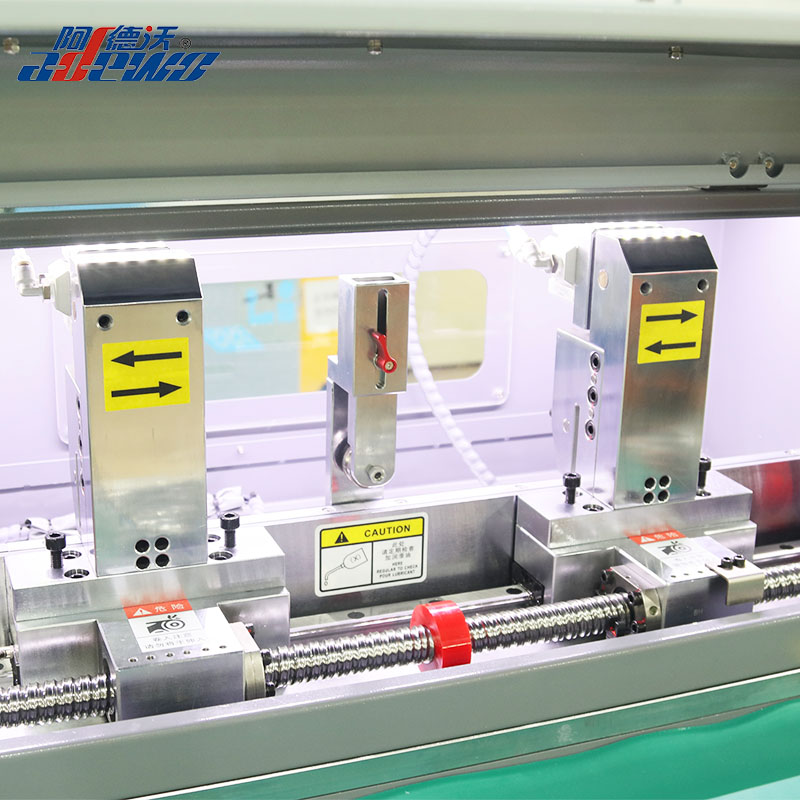

Mientras tanto, el equipo está equipado con un servomotor Panasonic y con las abrazaderas dobles y la estructura de alimentación continua del riel guía de tornillo, puede lograr un procesamiento continuo más estable.
Para los fabricantes de troquelado, la estructura de herramientas independiente no solo facilita el mantenimiento diario, sino que también permite un ajuste rápido de las herramientas de procesamiento según los diferentes requisitos del producto.
VI. Diseño miniaturizado, producto de equilibrioeficiencia iónica y espacioutilización
Para las pequeñas y medianas fábricas de troquelado y empresas de embalaje, el espacio ocupado por el equipo también es un factor importante a considerar al comprar.
Las dimensiones generales del ABM-832B1 son aproximadamente:
2600 × 750 × 1600 mm (Largo × Ancho × Alto)
La máquina pesa aproximadamente 480 kg y mantiene un diseño relativamente compacto al tiempo que integra múltiples funciones de procesamiento, lo que puede ayudar a las empresas a reducir el espacio ocupado en la producción.
Para las empresas que necesitan mejorar sus capacidades de troquelado dentro de un espacio de fábrica limitado, este diseño "miniaturizado + multifuncional" tiene cierto valor práctico. Parámetros importantes: Altura de la cuchilla 8-32
Grosor de la hoja 1, 1,5, 2, 3 pt
El radio de curvatura mínimo en la parte delantera es 1,5, el radio de curvatura mínimo en la parte trasera es 1,0, la precisión de alimentación es 0,03 y la planitud de curvatura es ±0,2.
Funciones básicas: doblado, puenteado, punzonado sin costuras, corte plano, corte de pico, punteado. Accesorios opcionales: dientes de punzonado y punzonado.
| Grosor de regla opcional | 0,45, 0,53, 0,71, 1,05 mm |
| Altura de regla admitida | 8-32 mm |
| Frente mín. Tamaño de flexión | 1,5 mm |
| Atrás Mín. Tamaño de flexión | 1,0 mm |
| Precisión de alimentación | ±0,03 mm |
| Planitud de flexión | 0,2 mm |
| Funciones básicas | Doblado, mellado, corte de molde, bordeado, puenteado, corte plano |
| Funciones opcionales | Perforación, agujero |
VII. Los equipos de troquelado automatizados se están convirtiendo en una dirección importante para mejorar la eficiencia en la industria.
Como la industria del embalajeA medida que avanza hacia la personalización, los lotes pequeños, la variedad y la entrega rápida, el modelo de producción tradicional que se basa en el troquelado manual enfrenta crecientes presiones de eficiencia.
El valor del equipo de doblado automático no es sólo "reemplazar el trabajo manual", sino más importante aún, hacer que el proceso de fabricación de troqueles sea más estable y controlable a través de archivos digitales, alimentación automática y parámetros de procesamiento estandarizados.
El ABM-832B1 integra múltiples funciones como doblar, mellar, cortar, unir y prensatelas, junto con una precisión de alimentación de ±0,03 mm y soporte para archivos DXF y DWG, lo que proporciona a los fabricantes de troquelado una solución de procesamiento automatizado más compacta y eficiente.
Para empresasCon el objetivo de reducir la dependencia del trabajo manual, mejorar la eficiencia de la fabricación de troqueles y avanzar aún más en la automatización de la producción, este tipo de equipo de doblado automático multifuncional se convertirá en una opción importante para mejorar la capacidad de producción.
