¿Qué es un puente en la fabricación de troqueles?
En la fabricación de tableros troquelados cortados con láser, después de cortar el tablero, toda la estructura debe permanecer conectada y mantener suficiente resistencia para el ensamblaje y la producción.
Los puntos de conexión entre diferentes secciones del tablero se llamanPuente.
Un puente correctamente diseñado ayuda a mantener la estabilidad general del tablero de matriz y garantiza que las reglas de corte y las reglas de hendido permanezcan en sus posiciones correctas durante la operación.
Funciones principales de los puentes en matrices de regla de acero
1. Mantener la resistencia e integridad del tablero de matriz
Durante el corte por láser de la placa troqueladora, se crean muchas líneas de corte y aberturas.
Sin un diseño de puente adecuado, el tablero del troquel puede separarse en diferentes secciones, dificultando el montaje y la manipulación.
Los puentes ayudan:Mantenga el tablero del troquel como una estructura completa.
2. Mantenga las reglas de acero en la posición correcta
Los puentes también ayudan a mantener la posición de:
Reglas de corte
Reglas de plegado
Esto evita que las reglas se muevan debido a fuerzas externas durante las operaciones de ensamblaje y troquelado.
Tipos de Puentes Según Ancho
El ancho del puente generalmente se selecciona según la aplicación del troquel y el material de corte.
①Puente grande
Ancho: 6-10 mm
Los puentes grandes se utilizan comúnmente para:
②Puente mediano
Ancho: 2–5 mm
Los puentes medianos se utilizan comúnmente para:
③Puente pequeño
Ancho: Por debajo de 2 mm
Los puentes pequeños se utilizan para:
Líneas cortas de corte/hendido
¿Cómo se fabrican los puentes en la fabricación de troqueles?
Después de comprender la importancia de los puentes, muchos fabricantes de troqueles se preguntarán:
¿Qué equipo se puede utilizar para hacer puentes con matrices de reglas de acero?
Tradicionalmente, los puentes se fabricaban con Máquina de Puente Manual (Manual Notcher).
Sin embargo, con el desarrollo de la tecnología de automatización, las modernas máquinas dobladoras automáticas de reglas pueden completar el procesamiento de puentes de manera más eficiente y precisa.
Existen principalmente tres métodos comunes para la construcción de puentes:

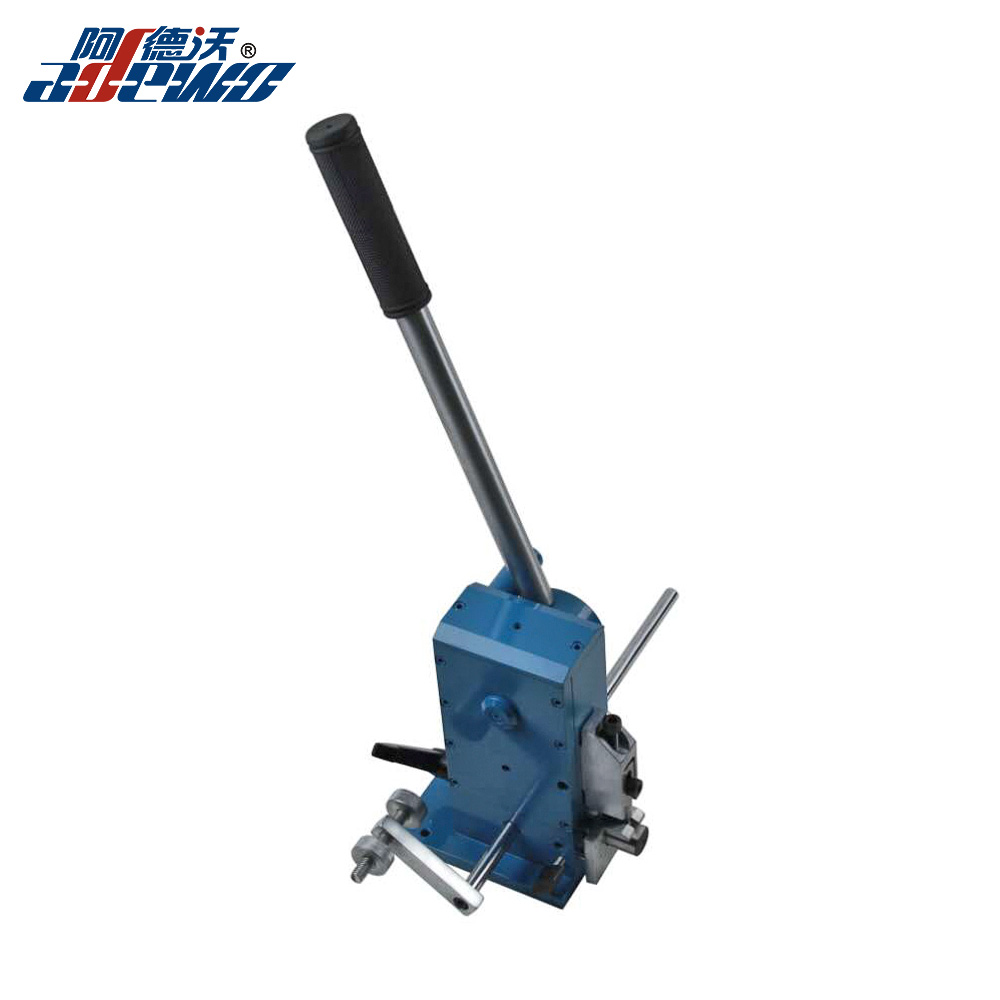

Una máquina de puente manual es una de las herramientas tradicionales utilizadas en la fabricación de troqueles.
El operador coloca manualmente la regla de acero y presiona la herramienta de puente para crear la conexión requerida.
Ventajas:
✔ Bajo costo de inversión
✔ Adecuado para procesamiento de puentes ocasionales
Limitaciones:
Sin embargo, la construcción manual de puentes depende en gran medida de la experiencia del operador.
Los desafíos incluyen:
Es más adecuado para producción de pequeño volumen o aplicaciones de troqueles simples.

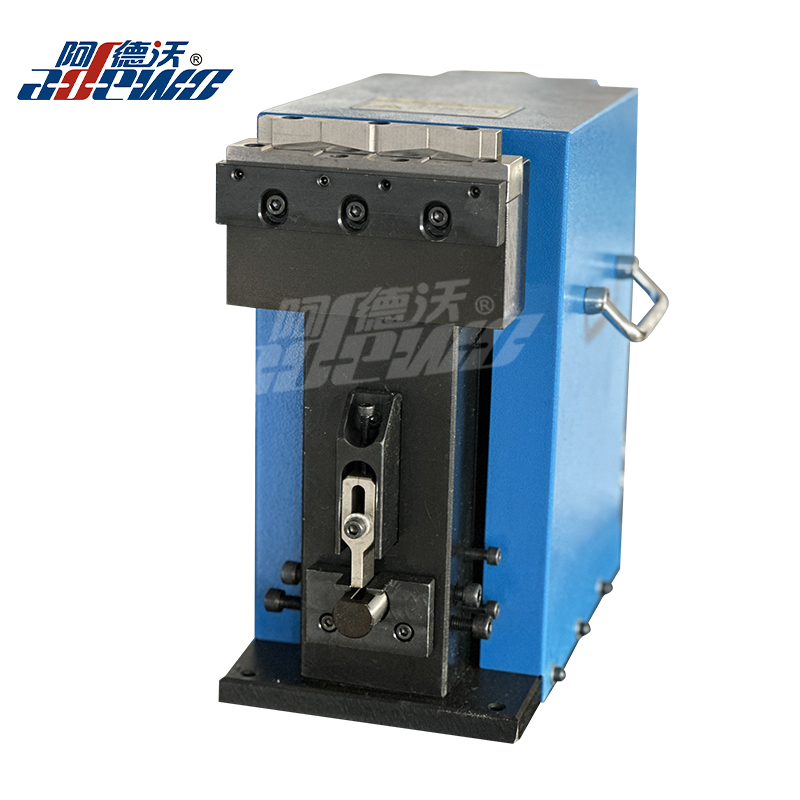

2. Máquina de puente neumático
Una máquina de puentes neumática utiliza aire comprimido para crear puentes sobre reglas de acero.
En comparación con las herramientas manuales, proporciona un procesamiento más fuerte y estable.
Ventajas:
✔ Presión más constante
✔ Reducción del esfuerzo del operador
✔ Adecuado para procesamiento repetido de puentes
Las máquinas de puente neumáticas se utilizan comúnmente en talleres de fabricación de troqueles que requieren mayor eficiencia que el procesamiento manual.
Limitaciones:

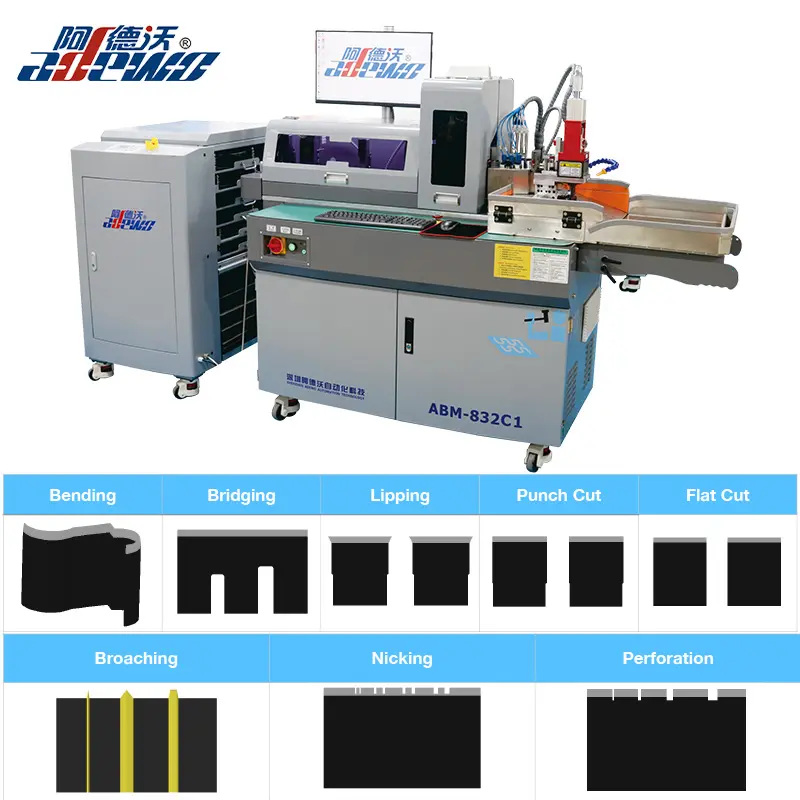

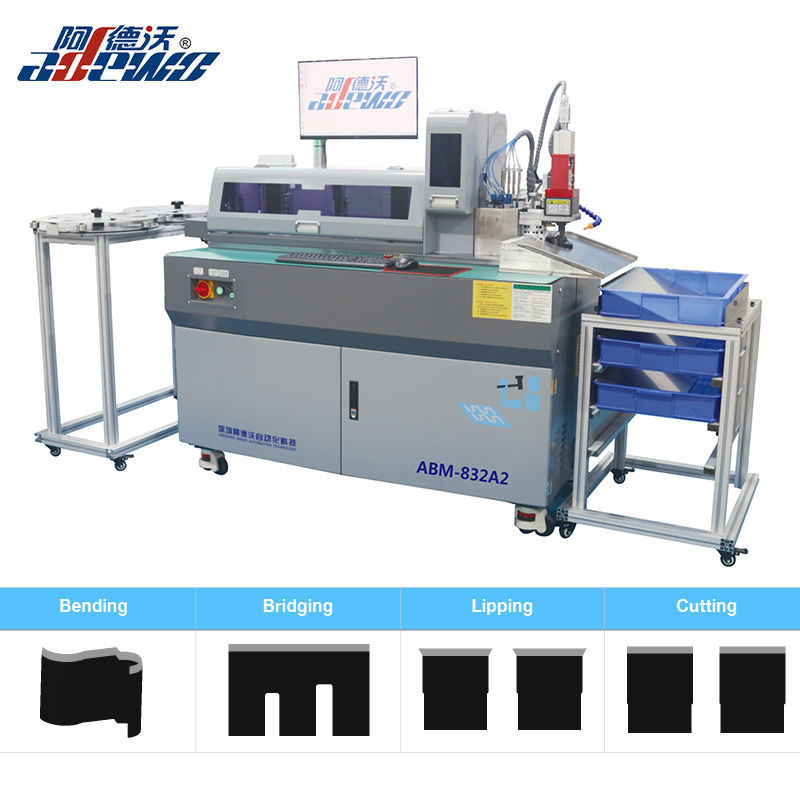

3. Máquina dobladora de reglas automática con función de puente
Las modernas máquinas dobladoras de reglas automáticas integran el procesamiento de puentes en el flujo de trabajo de producción automático.
La máquina puede procesar:
Otras funciones especiales
según el dibujo del troquel.
Ventajas de hacer puentes con una máquina dobladora de reglas automática
1. Mayor precisión
La máquina procesa automáticamente las posiciones del puente según los datos de diseño.
Beneficios:
✔ Ubicación precisa del puente
✔ Tamaño de puente consistente
✔ Calidad de troquel mejorada
2. Mayor eficiencia de producción
En lugar de moverse entre diferentes máquinas, los operadores pueden completar múltiples procesos en una sola máquina.
Esto reduce:
3.Múltiples funciones en una máquina
En comparación con las máquinas de puente tradicionales, las dobladoras automáticas modernas pueden combinar múltiples operaciones:
Esto proporciona una solución más completa para la fabricación de troqueles modernos.
¿Por qué cada vez más fabricantes de matrices eligen máquinas dobladoras de reglas automáticas?
A medida que los diseños de envases se vuelven más complejos y los clientes exigen entregas más rápidas, los fabricantes de troqueles necesitan equipos que puedan mejorar tanto la eficiencia como la calidad.
Una máquina dobladora de reglas automática no solo fabrica puentes sino que también proporciona una solución completa de procesamiento de reglas de acero.
Para las empresas que buscan mejorar su capacidad de producción de troqueles, la automatización se está convirtiendo en un paso importante hacia:
